公差设计和几何公差（公差设计3）

公差设计和几何公差（ＧＤ＆Ｔ）

   正如“公差设计的ＰＤＣＡ”中介绍的那样，公差设计和几何公差标记有着密切的关系。

   没有设计者的意图就不可能有公差设计，若要正确传达该意图，几何公差不可或缺。

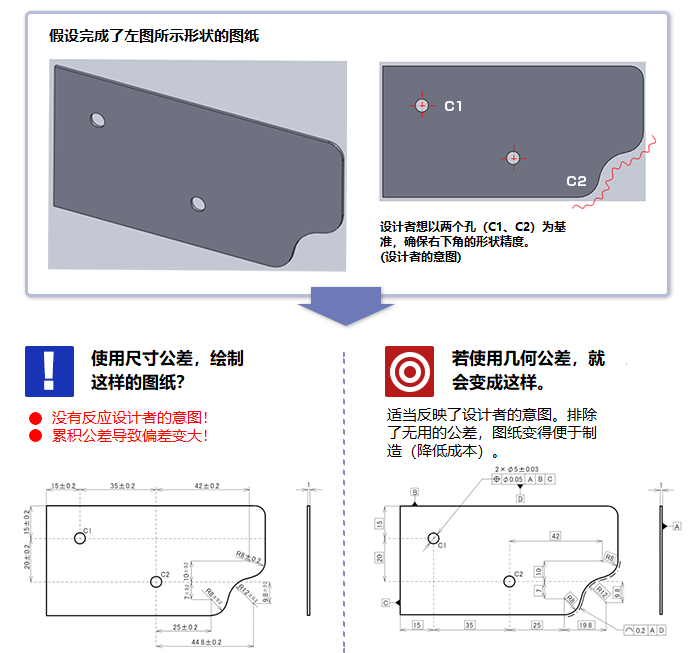

   用以下图纸为例，详细说明其关系。




   这就是公差设计和几何公差＝GD&T（Geometric Dimensioning ＆ Tolerancing：几何公差设计法）。

 通过改善图纸来降低成本

   从上述“公差设计和几何公差”的例子中可以看出，图纸不完善会导致成本增加。
   通过修改并改善现状图纸，即可消除返工，从而降低成本。

   ·  有没有无用的公差？

   ·  形状定义中有没有不明确的部分？ etc.

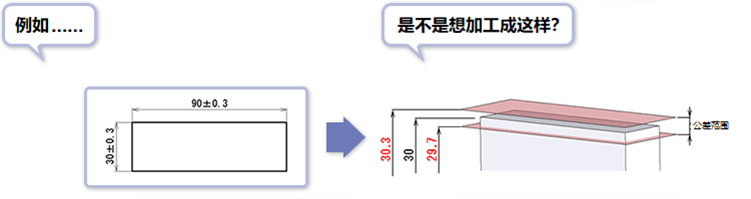

   用这个图纸想象一下会完成怎样的产品？ 是不是想象在平行移动的面上加工的情况？

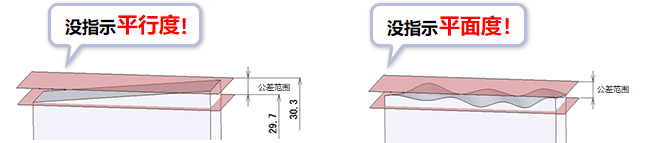

   实际上，上面的图纸也能做成下图所示的形状。


   若设计图纸不充分，就会直接引起问题（成本上升）。

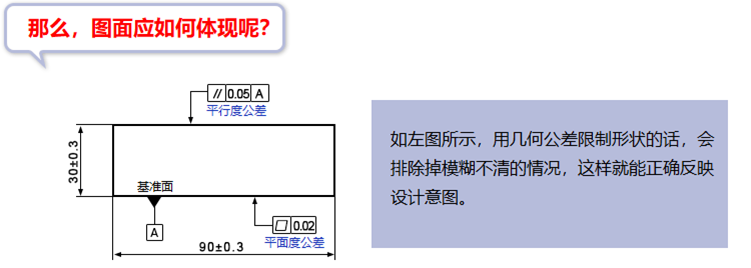

   若要消除上述故障造成的返工情况，必须将设计意图正确表现在图纸上。
